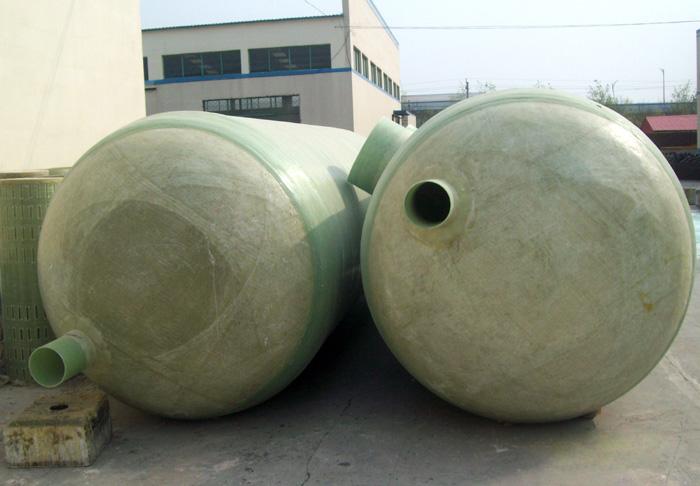

廊坊玻璃鋼罐的選材必須要妥當(dāng)，選材要堅決保持品質(zhì)優(yōu)先、兼顧價錢的原則。在實際出產(chǎn)中玻璃鋼罐的罐壁結(jié)構(gòu)普通為內(nèi)襯層、強(qiáng)度層和表面層。因為各層的效用不一樣，在材料選用上各有不一樣，內(nèi)襯層直接與媒介接觸，其材料挑選準(zhǔn)確與否，對扼制攪擾罐的滲漏起著關(guān)鍵效用。儲存酸性媒介一般選用乙烯基天然樹脂，如MFE—1、MFE—2。儲存堿性媒介認(rèn)為合適而使用雙酚A型天然樹脂，如197#天然樹脂。要求罐耐水則提議認(rèn)為合適而使用如189#天然樹脂。要求罐耐堿、耐水認(rèn)為合適而使用無堿玻纖，耐酸用中堿玻纖，內(nèi)襯則認(rèn)為合適而使用外表氈、短切氈并肩加強(qiáng)，以便進(jìn)步提高含膠量，加強(qiáng)抗?jié)B有經(jīng)驗。強(qiáng)度層主要滿意貯罐的強(qiáng)度及剛度要求。選材應(yīng)充分思索問題所選天然樹脂基體務(wù)必與攪擾用玻纖有令人滿意的浸潤性，以便形成細(xì)致精密的結(jié)構(gòu)層；外外表與外界背景直接接觸，按耐老化要求選材。

廊坊玻璃鋼罐的開孔處理方法：

由于工藝或結(jié)構(gòu)上的需要，纏繞廊坊玻璃鋼罐要有各種開孔，連接接管或零部件。開孔大部份是在整體成型后用機(jī)械切割形成的。用機(jī)械方法切孔后，無疑破壞了纖維的連續(xù)性，造成局部應(yīng)力集中現(xiàn)象。安裝接管等工作中，多采用開孔補(bǔ)強(qiáng)設(shè)計方案，消除或減小應(yīng)力集中，確保接管區(qū)域強(qiáng)度及剛度不受影響。另一方面，糊制接管間隙、內(nèi)外縫時，一定要逐層加強(qiáng)，與液體可能接觸部位制成富樹脂層，其它部位的樹脂含量控制在55％左右即可。只有做好以上幾點，才可保證玻璃鋼罐接管區(qū)域不出現(xiàn)滲漏。
